Słowo wstępu

Firmy planujące wdrożyć nowe rozwiązania serwerowe stają przed wieloma wyborami. Przygotowując się do inwestycji tego rodzaju, warto zaplanować ją w taki sposób, aby koszty eksploatacji sprzętu i jego późniejszej rozbudowy były jak najniższe. Serwer to sprzęt mający nam służyć przez długie lata, więc możliwość zwiększenia jego wydajności i funkcjonalności to duża oszczędność w porównaniu z zakupem kolejnego urządzenia.

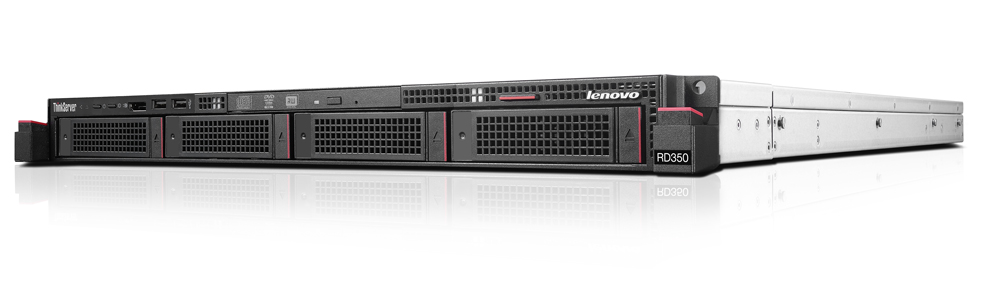

Lenovo ThinkServer RD350 to niepozornie wyglądające urządzenie, zamknięte w płaskiej obudowie przystosowanej do montażu w szafie rackowej. Jest to najniższy z oferty Lenovo serwer z procesorami Intel Xeon E5 v3 w obudowie tego typu. Specyfikacja, a szczególnie przystępna cena serwerów z tej rodziny, z pewnością zachęcają do zapoznania się z ich możliwościami. Zobaczmy więc, czym może się pochwalić Lenovo ThinkServer RD350.

Specyfikacja techniczna

Lenovo ThinkServer RD350

typ obudowy
Rack
wymiary i waga
482 x 782 x 43 mm
1U rack
maks. 13 kg
system operacyjny
brak
procesor
Intel Xeon CPU E5 2620 v3
6 rdzeni, 12 wątków
od 2,4 GHz do 3,2 GHz
15 MB cache, 22nm
maks. TDP ? 85 W
układ graficzny
Aspeed AST2400
dysk twardy
2 x 1 TB, 7200 rpm, SAS
Toshiba MG03SCA100
ThinkServer RAID 510i
(LSI 9240-8i)
pamięć RAM
8 GB, DDR4 RDIMM
maks. 512 GB, 16 slotów
wybór złączy
przód:
1 x DisplayPort
2 x USB 2.0

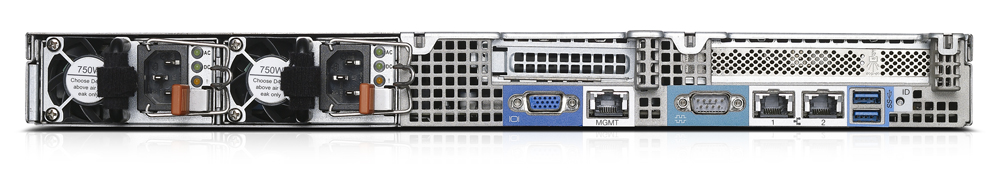

tył:
2 x USB 3.0
COM
DisplayPort
VGA
3 x LAN
opcje rozbudowy
2 x PCIe 3.0 x16
komunikacja
LAN - 2 x Intel I210
port LAN do zarządzania
bezpieczeństwo
moduł szyfrowania TPM 1.2
zasilacz
450 W 80+ Gold Hot Swap
cechy dodatkowe
napęd optyczny DVD +/- RW slim
gwarancja
3 lata on-site z możliwością rozszerzenia
  • DSC 0130
  • DSC 0132
  • DSC 0133
  • DSC 0134
Obudowa i możliwości rozbudowy

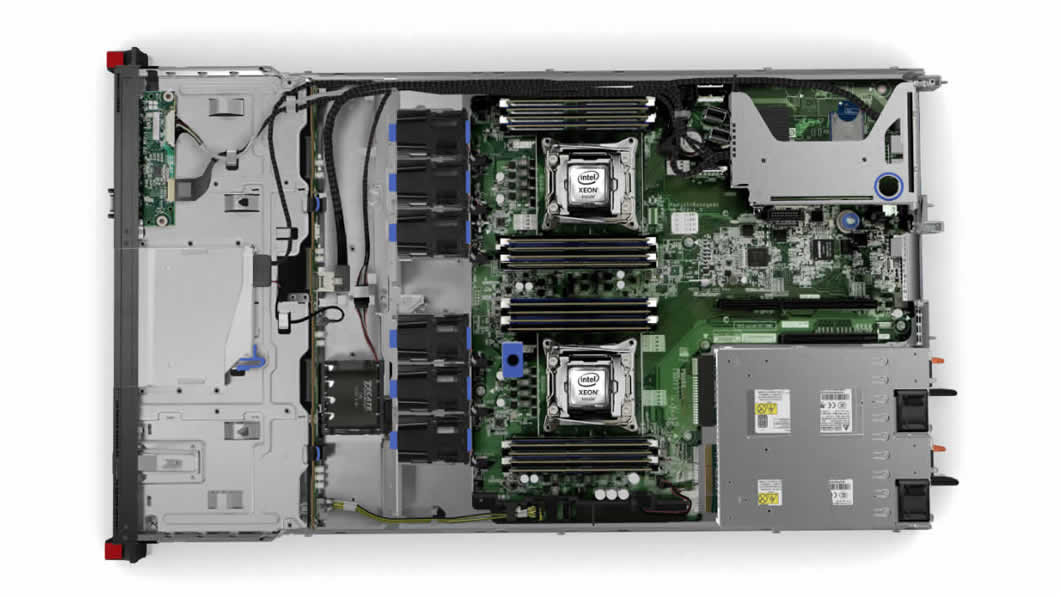

ThinkServer RD350 jest dużo bardziej zaawansowaną konstrukcją, niż testowany przez nas wcześniej model RS140 . Jako serwer średniozaawansowany, RD350 przygotowany został do pracy z maksymalnie dwoma procesorami Intel Xeon E5 26xx v3 o maksymalnym TDP każdego do 105 W. Dzięki temu serwer może korzystać nawet z 24 rdzeni48 wątków. Przy dwóch zamontowanych procesorach czterokanałowe kontrolery obsłużą do 256 GB pamięci RDIMM i 512 GB pamięci LRDIMM DDR4 ECC w 16 slotach. Przy jednym procesorze maksymalne wartości zmniejszają się o połowę.

  • DSC 0137
  • DSC 0138
  • DSC 0139
  • DSC 0142
  • DSC 0143
  • DSC 0144

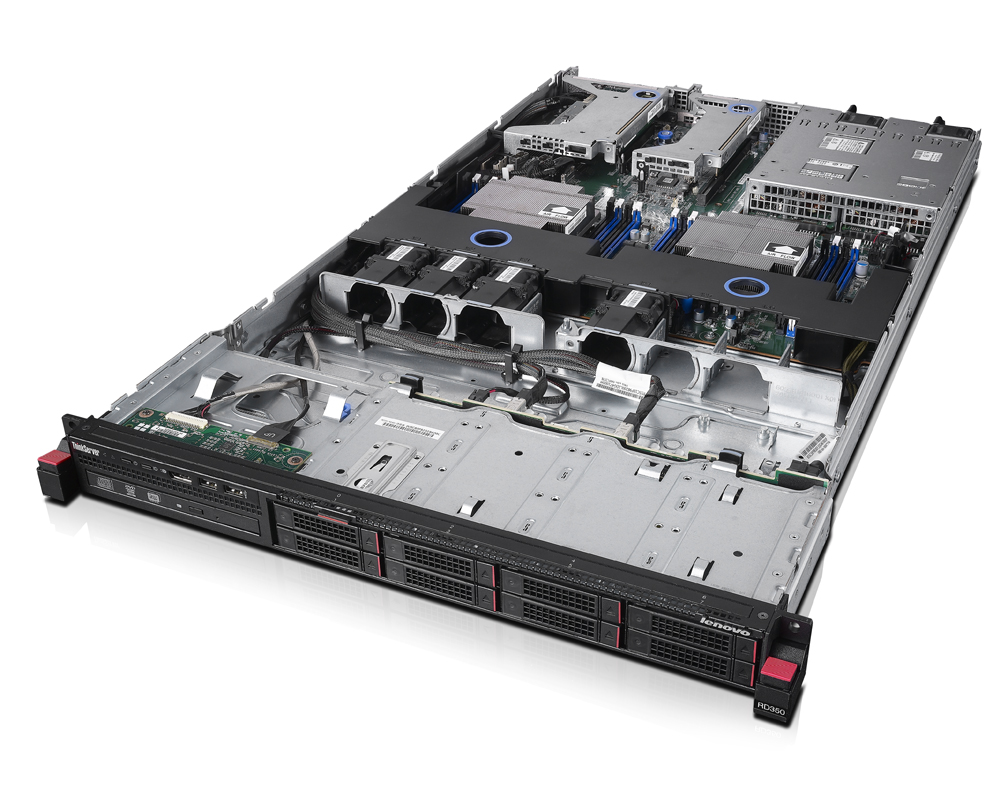

Przez niewielką wysokość, odpowiednią dla obudów rozmiaru 1U, w serwerze znalazły się tylko (a może aż) dwa miejsca na karty rozszerzeń PCIe x16. W tak niskim urządzeniu jest to możliwe dzięki zastosowaniu adapterów zwanych przez Lenovo Riser Card. Jednak przez ograniczenia obudowy tylko jedna z kart może mieć pełną długość - druga połowę. By zainstalować drugą kartę, w serwerze musi znajdować się drugi procesor. W powstałe w ten sposób gniazda możemy zamontować kontrolery ThinkServer RAID 500ThinkServer RAID 720, karty Fibre Channel, dodatkowe zewnętrzne porty SAS czy karty sieciowe o różnych prędkościach. Ponadto płyta główna została przygotowana do obsługi dodatkowych opcji (w przypadku, gdy nie są już zainstalowane fabrycznie) takich jak rozszerzenie RAID 110i o dodatkową obsługę RAID 5, moduł TPM, ThinkServer System Manager Premium (dodatkowa funkcjonalność dołączonego pakietu oprogramowania do zdalnego zarządzania), a nawet moduł z czytnikiem kart SD.

Lenovo RD350 porownanie

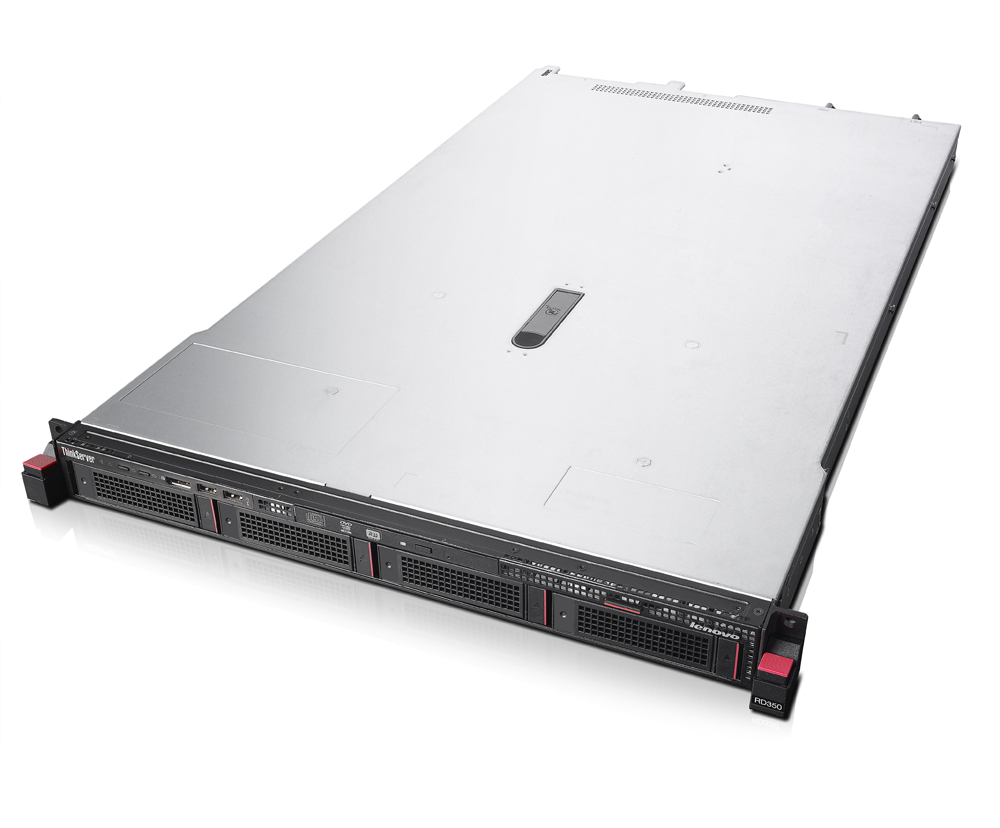

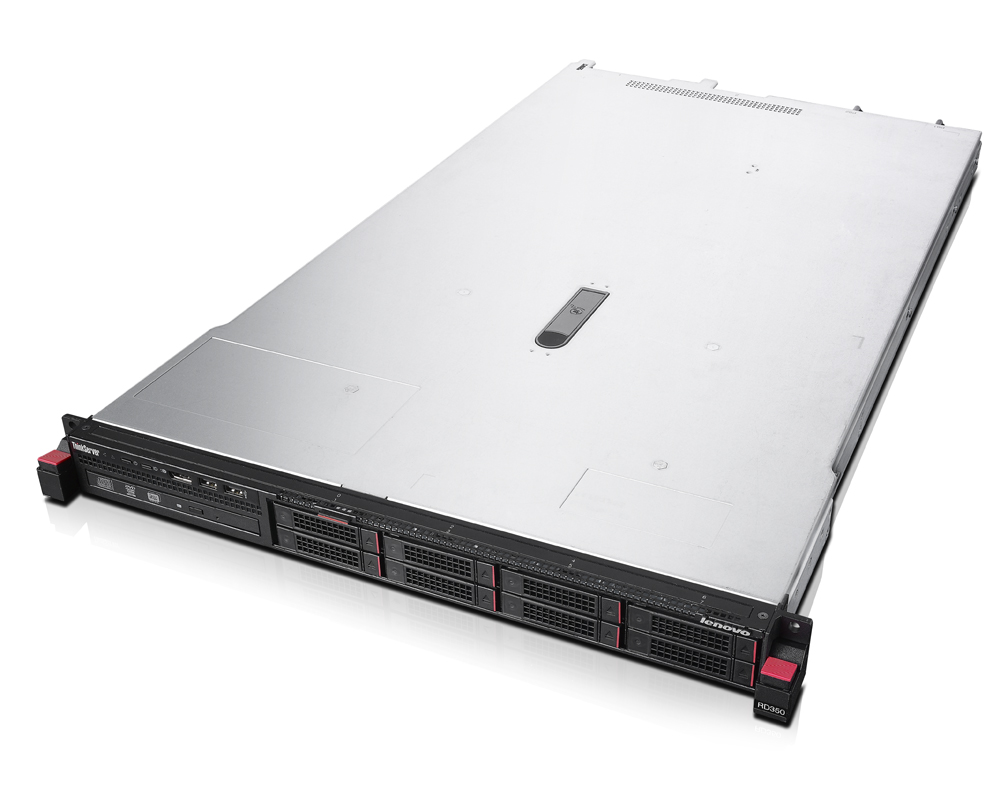

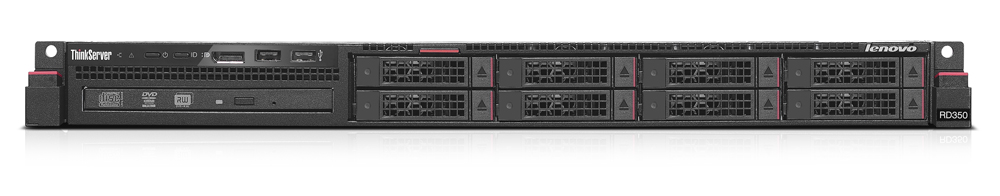

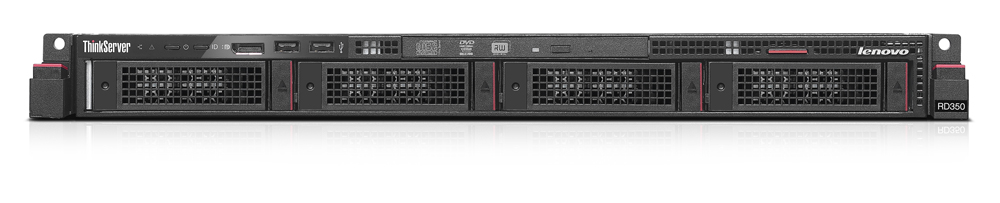

Obudowa RD350 występuje w dwóch wersjach - z kieszeniami na cztery dyski 3,5-calowe lub na osiem dysków 2,5-calowych. Oba te warianty zapewniają opcję Hot Swap, dzięki której podczas awarii jednego z napędów nie jest konieczne wymontowywanie całego serwera z szafy. Lenovo przygotowało całą gamę dysków dla tej maszyny. W modelu z 3,5-calowymi tackami możliwe jest zainstalowanie dysków SATA do 6 TB każdy lub dysków SAS o różnych pojemnościach i prędkościach obrotowych do 15 000 rpm. W 2,5-calowych szynach możliwe jest zamontowanie dysków talerzowych SATA lub SAS do 15 tys. obrotów na minutę oraz dysków SSD w obu rodzajach interfejsów.

  • DSC 0151
  • DSC 0152
  • DSC 0153
  • DSC 0154
  • DSC 0155
  • DSC 0156

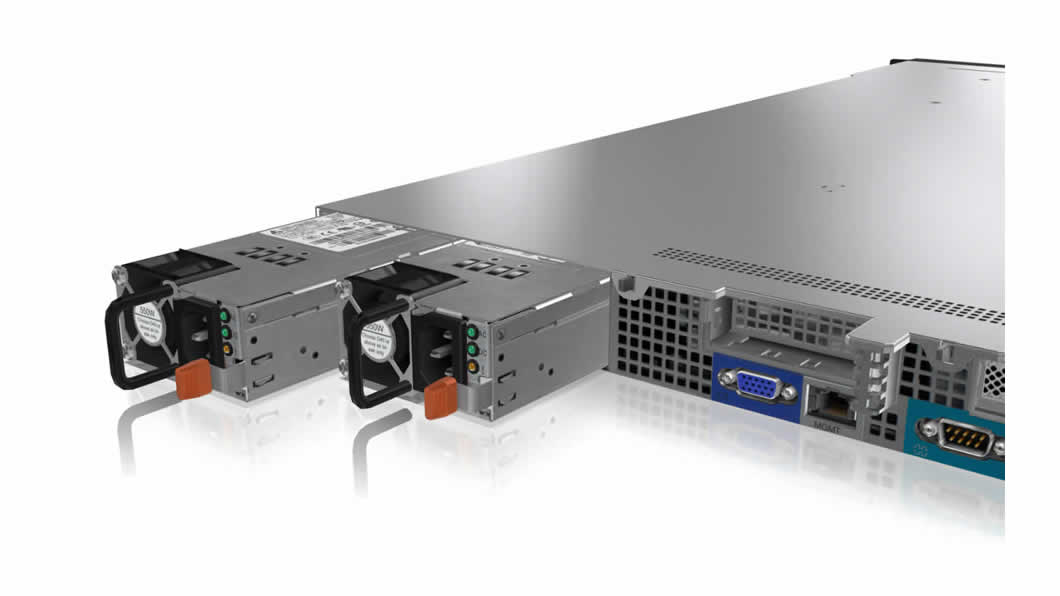

W testowanym urządzeniu zamontowany został jeden zasilacz o mocy 450 W z certyfikatem sprawności 80 Plus Gold, z opcją Hot Swap i możliwością dołożenia drugiego. Do RD350 Lenovo oferuje również zasilacze o mocy 550 W Platinum, 750 W Platinum oraz 750 W Titanium.

Oprogramowanie

Serwer Lenovo daje działowi IT możliwość zdalnego zarządzania i monitorowania. Do tego celu służy oprogramowanie Lenovo ThinkServer System Manager.

Lenovo ThinkServer System Manager

Jest to aplikacja dostępna z poziomu przeglądarki internetowej, przez kartę sieciową wydzieloną wyłącznie do zarządzania serwerem. TSM posiada dwa główne ekrany. Na pierwszym znajdują się podstawowe informacje na temat obecnego stanu serwera, czyli temperatura otoczenia, wskaźniki ilości zużywanej energii elektrycznej przez oba zasilacze, podgląd logu zdarzeń serwera, wersji BIOS-u i TSM, danych kart sieciowych, zarządzanie energią oraz dostęp do konsoli pozwalającej na zarządzanie serwerem przez zdalny pulpit, ale z zachowaniem dostępu również do BIOS-u oraz TDM.

  • DSC 0135
  • DSC 0136
  • DSC 0137
  • DSC 0140
  • DSC 0145
  • DSC 0150

Drugi ekran zawiera ikony narzędzi zarządzania serwerem. Tu sprawdzimy szczegółowe informacje na temat zainstalowanego sprzętu, zyskamy możliwość zarządzania użytkownikami TSM i podłączenia do Active Directory lub LDAP, zarządzania i konfigurowania sieci. Równie proste jest konfigurowanie konsoli, przeglądanie logów maszyny, konfigurowanie serwera poczty do wysyłania mailowych powiadomień o stanie serwera, zarządzanie certyfikatami, usługami, firewallem, a także włączenie i konfiguracja Serial Over LAN. Z tego poziomu umożliwiono również reset do ustawień fabrycznych, aktualizację firmware?u oraz backup i odtworzenie konfiguracji.

Lenovo ThinkServer System Manager 1

Drugim autorskim narzędziem dodanym do serwera jest Lenovo ThinkServer Deployment Manager. Z założenia jest ono podobne do ThinkServer EasyStartup wykorzystywanego przy mniej zaawansowanych modelach, jednak TDM jest znacznie bardziej zaawansowane i ściśle zintegrowane z maszyną, co przekłada się na szersze możliwości.

Lenovo ThinkServer Deployment Manager

Aplikacja udostępnia następujące opcje:

  • System Summary - informacje na temat rodzaju zainstalowanych komponentów serwera, wersji TSM i BIOS-u
  • BIOS Setup - pozwala, pozostając w TDM, konfigurować wszelkie opcje BIOS-u serwera
  • Platform Update - aktualizuje aplikacje lub firmware maszyny
  • Storage Management - pozwala na konfigurację kontrolera RAID zainstalowanego w serwerze
  • Deployment - kreator przygotowujący serwer do instalacji systemu operacyjnego wraz ze sterownikami i wstępną konfiguracją. Możliwe jest zainstalowanie systemów z rodziny Microsoft Windows (kilka odmian Windows Server 2008 R2, SBS 2011, 2012, 2012 R2 oraz Hyper-V), Linux (SLES 11, Red Hat RHEL 6.5, 7.0), VMware (ESXi 5.1 i 5.5) z lokalnego nośnika (z płyty CD, DVD lub USB) lub przez sieć z zasobów Windows Share czy NFS. Wstępna konfiguracja w systemach Windows pozwala na wybranie podstawowych opcji instalacji, takich jak strefa czasowa, konfiguracja sieci, hasło administratora czy podpięcie do domeny. Później również wybranie dysku i stworzenie partycji, na której postawiony zostanie system
  • Cloning - pozwala na sklonowanie z plików zapisanych na przenośnym urządzeniu USB konfiguracji BIOS-u, RAID-u oraz przygotowanych informacji do instalacji systemu operacyjnego.

ThinkServer Deployment Manager znacznie ułatwia wstępną konfigurację serwera, ale także, dzięki opcji zapisywania i klonowania ustawień, przyspiesza konfigurację i instalację systemu operacyjnego na wielu takich samych urządzeniach.

BIOS w RD350 prezentuje funkcjonalność oczekiwaną w tej klasie urządzeń, więc znajdziemy tu wszystko, co potrzebne. Dodatkowo, z jego poziomu użytkownik może zarządzać ThinkServer System Managerem, uruchomić ThinkServer Deployment Managera oraz zarządzać zamontowanym kontrolerem RAID.

Testy wydajności

Niewielka ilość pamięci RAM i niskie taktowanie procesora nie pozwoliły w pełni rozwinąć skrzydeł testowanej maszynie. Jedna kość DDR4 o taktowaniu 1866 MHz nie zapewni osiągów porównywalnych z dwiema kośćmi DDR3 o takim samym taktowaniu. Do konkretnych zastosowań potrzebna będzie i tak większa ilość pamięci, a cztery kanały obsługiwane przez procesor mogą dać ogromna przepustowość.

Testy przeprowadziliśmy w systemach Windows Server 2012 R2 oraz CentOS 7 z zainstalowanym środowiskiem graficznym GNOME 3.



























Kultura pracy i pobór prądu

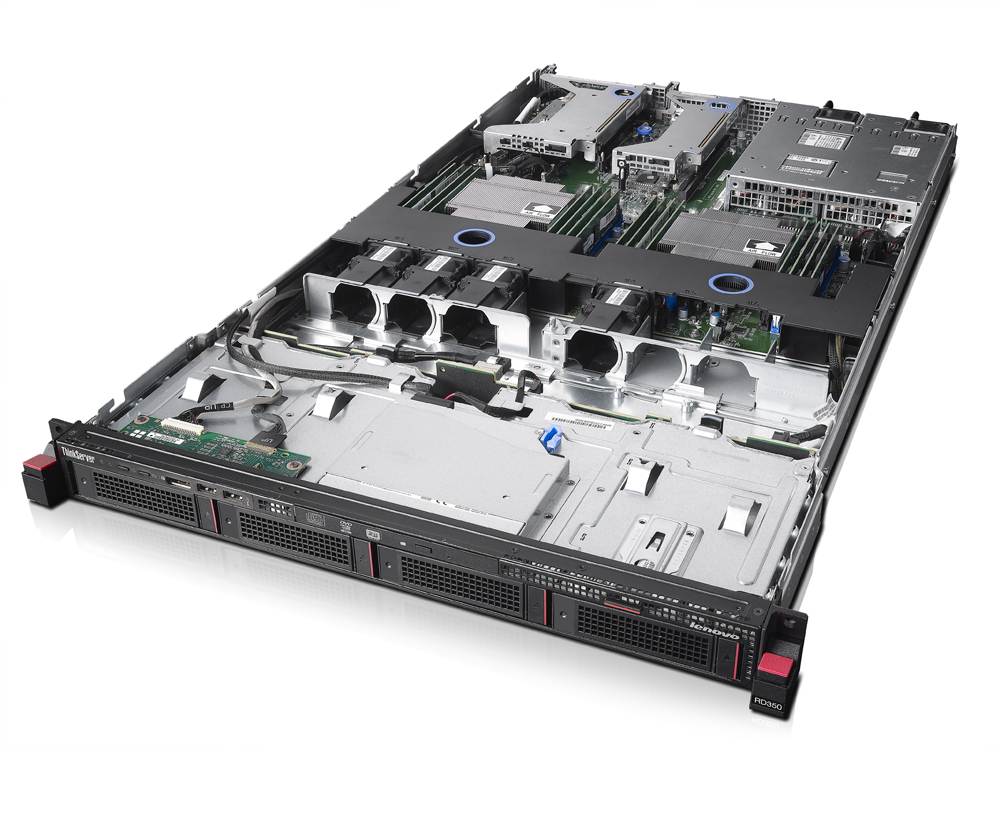

We wnętrzu testowanego RD350 umieszczono cztery 40-milimetrowe wentylatory, z czego trzy chłodzą procesor, a ostatni pomaga przetłaczać powietrze przy wolnym gnieździe drugiego procesora. Nie da się ich wymieniać podczas pracy serwera. Po zamontowaniu drugiego CPU należy koniecznie dołożyć brakujące dwa wentylatory. Układ chłodzenia potrafi rozkręcić się do dość sporych prędkości, generując przy tym nieprzyjemny szum, ale podczas normalnej pracy, nawet przy pełnym obciążeniu, serwer jest prawie niesłyszalny. Nie ma to oczywiście większego znaczenia, gdyż jego miejsce jest w dobrze chłodzonej szafie. Pokazuje to jednak, że system chłodzenia ma spory zapas mocy i sprosta znacznie większemu obciążeniu.

  • DSC 0146
  • DSC 0148
  • DSC 0149

W warunkach pokojowych nie udało nam się podnieść temperatury procesora powyżej 74 stopni Celsjusza (system Windows) i 64 stopni Celsjusza (system CentOS) przy pełnym jego obciążeniu. Testowany niedawno ThinkServer RS140 w podobnych warunkach wypadał słabiej odpowiednio o 14 i 10 stopni.

Zużycie energii elektrycznej nie jest niczym zaskakującym. Jedna kość pamięci RAM, sześciordzeniowy, ale dość nisko taktowany procesor i dwa dyski SAS z kontrolerem to nie są elementy wymagające wielkich zasobów energetycznych. Jako wielozadaniowy serwer w firmie RD350 nie będzie generować dużych rachunków.

Podsumowanie

Lenovo ThinkServer RD350 to elastyczny serwer, który może okazać się bardzo dobrą inwestycją w rozwój firmy. Na starcie otrzymujemy wydajność wystarczającą do zapewnienia dostępu do aplikacji w sieci firmowej dla kilkudziesięciu osób czy do podstawowej wirtualizacji. Jeżeli po dołączeniu kolejnych użytkowników moc serwera będzie zbliżała się do granicy komfortowej pracy, RD350 pozwala na zamontowanie drugiego procesora i, w takiej konfiguracji, na dołożenie nawet do pół terabajta pamięci RAM. Połączenie z zewnętrzną macierzą dyskową czy obsługa hypervisora z karty SD dodatkowo zwiększa liczbę funkcji, jakie może pełnić prezentowany serwer.

Dołączone oprogramowanie w postaci Lenovo ThinkServer System Manager i Lenovo ThinkServer Deployment Manager bardzo ułatwi pracę administratorom, szczególnie gdy do serwerowni trafi większa liczba maszyn. Możliwość zmiany ustawień BIOS-u bez ruszania się zza firmowego biurka to kolejny atut tego rozwiązania.

Możliwości samego serwera, dołączonego oprogramowania, wybór wsparcia gwarancyjnego i relatywnie niska cena powodują, że RD350 to bardzo ciekawa i atrakcyjna oferta dla energicznie rozwijających się firm.
